钢材预处理线工艺是指钢材在加工前(即原材料状态)进行表面抛丸除锈并涂上一层保护底漆的加工工艺。钢材经过预处理可以提高机械产品和金属构件的抗腐蚀能力,提高钢板的抗疲劳性能,延长其使用寿命;同时还可以优化钢材表面工艺制作状态,有利于数控切割机下料和精密落料。
另外,由于加工前钢材形状比较规则,有利于机械除锈和自动化喷漆,因此采用钢材预处理可大大提高清理工作的效率,减轻清理工作的劳动强度和对环境的污染。

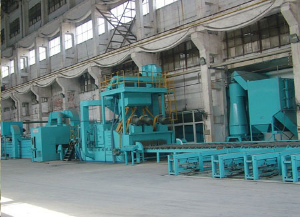

钢板型材表面自动预处理线技术参数
序号 | 名称 | 单位 | 类1 | 类2 | 类3 | ||
1 | 处理工件宽度 | mm | 2500以下 | 3500以下 | 4500以下(钢板) | ||
2 | 产品型号 |
QXY2000, QXY2200, QXY2500 |
QXY3000, QXY3200, QXY3500 |
QXY3500, QXY4000, QXY4500 |
|||
3 | 钢板宽(Max) | mm | QXY后数字 | QXY后数字 | QXY后数字 | ||
4 | 钢板厚度 | 3~60 | 3~60 | 3~100 | |||
5 | 型钢小断面 | mm*mm | 60*80 | 60*80 | ------ | ||
6 | 型钢大断面 | mm*mm | 1000*300 | 1000*300 | ------ | ||
7 | 短工件 | mm | 2400 | 2400 | 2400 | ||
8 | 长工件 | mm | 12000 | 12000 | 12000 | ||
9 | 工件输送速度 | m/s | 1~5(注) | 0.5~4(注) | 4~6(单台) | ||
10 | 除锈质量等级 | ISO8501-1,1988 | 或GB8923-88 | (Bsa2.5) | |||
11 | 表面粗糙度 | μm | 40~70 | 40~70 | 40~70 | ||
12 | 漆膜厚度 | μm | 15~25 | 15~25 | 15~25 | ||
13 | 涂料种类 | 快干型富锌底漆 | 快干型富锌底漆 | 快干型富锌底漆 | |||
14 | 装机功率 | kw | 根据实际情况 | 根据实际情况 | 根据实际情况 | ||
15 | 压缩空气消耗 | m3/min | 5~7 | 5~7 | 5~7 | ||
16 | 压缩空气压力范围 | Mpa | 0.4~0.6 | 0.4~0.6 | 0.4~0.6 | ||
17 | 弹丸首次加入量 | 吨 | 8~10 | 8~10 | 12~16 | ||
钢板宽度与抛丸器数量的关系 |
钢板宽度 | 2000 | 2500 | 3000 | 3500 | 4000 | 4500 | 5000 |
抛头个数 | 4 | 6 | 6 | 8 | 8 | 8 | 10 |
